Un escalier droit en acier est le résultat d’une succession d’opérations précises : définir une géométrie, préparer les plans, découper et former les pièces, les assembler, les souder, réaliser les finitions puis contrôler l’ensemble. La qualité finale dépend autant de la préparation que du travail effectué en atelier.
Cette page explique les principales étapes de fabrication des modèles présentés sur Escalier Dépôt. Les escaliers proposés sur notre page de stock sont déjà fabriqués : chaque référence possède donc ses propres dimensions, son nombre de marches et ses caractéristiques. Ces données ne sont pas personnalisées à la commande. Les photographies d’atelier ci-dessous illustrent les procédés employés et ne représentent pas nécessairement un modèle actuellement disponible.
De la définition du modèle à sa mise en stock : 10 étapes
1. Définir la géométrie de l’escalier droit
La première étape consiste à fixer les caractéristiques du modèle : hauteur totale, longueur au sol, largeur, nombre de marches, giron, hauteur de marche, position des limons et présence éventuelle d’un garde-corps. Ces valeurs déterminent l’encombrement de l’escalier et son usage.
Pour un escalier déjà fabriqué, cette géométrie est définitive. Avant tout achat, l’acquéreur doit donc comparer les dimensions de la référence avec la hauteur à franchir, la trémie, le recul disponible et les conditions d’accès de son bâtiment. Notre page consacrée à l’escalier droit en acier présente les principaux points à vérifier.
2. Concevoir les pièces et préparer les plans
La géométrie générale est transformée en plans de fabrication. Les documents définissent les limons, marches ou supports, platines, renforts, perçages et assemblages. Ils servent également à anticiper l’ordre de montage et à rendre les zones de fixation accessibles.
Cette phase mobilise le dessin technique et la conception assistée par ordinateur. Il faut raisonner en trois dimensions, prévoir les tolérances et tenir compte des déformations possibles lors du pliage et du soudage. Un plan cohérent facilite toutes les opérations suivantes et permet d’organiser des contrôles reproductibles.
3. Sélectionner et préparer l’acier
Les tôles, tubes, profils et platines sont sélectionnés selon le rôle de chaque pièce. Leurs sections et épaisseurs doivent rester cohérentes avec la conception prévue. Les éléments sont ensuite répartis dans les formats disponibles afin de préparer la découpe et de limiter les chutes inutiles.
Cette préparation exige de connaître les produits métallurgiques, leurs tolérances et leur comportement pendant la découpe, le pliage et le soudage. Le repérage des matières et des pièces évite les inversions de références au cours de la fabrication.

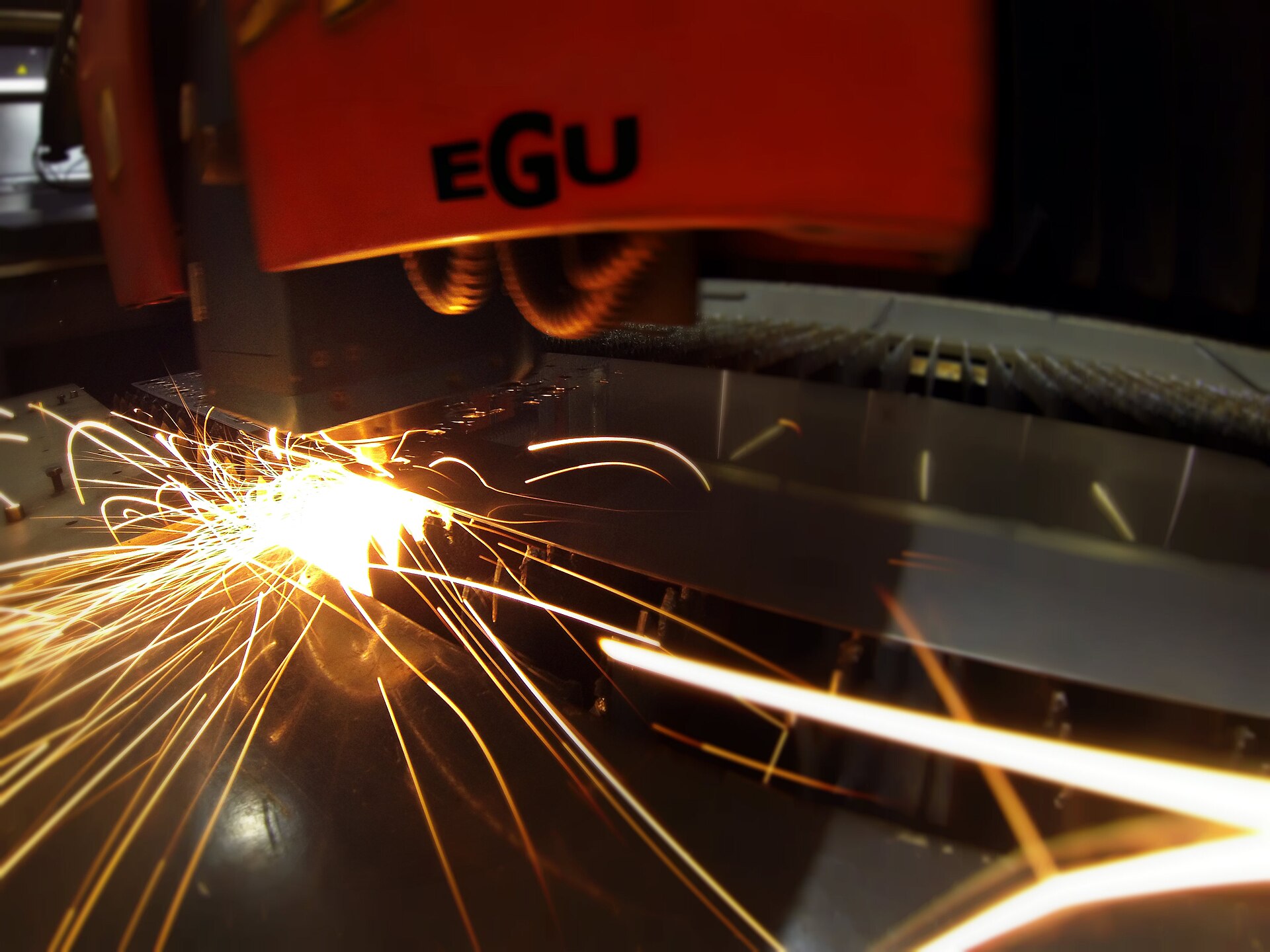

4. Découper les pièces avec précision
La découpe laser produit les contours, lumières, encoches et perçages définis dans les fichiers de fabrication. Sa répétabilité facilite le positionnement ultérieur des platines, renforts et autres éléments d’assemblage.
L’opérateur prépare le programme, règle les paramètres en fonction du métal et de son épaisseur, puis surveille la qualité du trait de coupe. Les pièces découpées doivent ensuite être identifiées afin de conserver leur correspondance avec le plan.

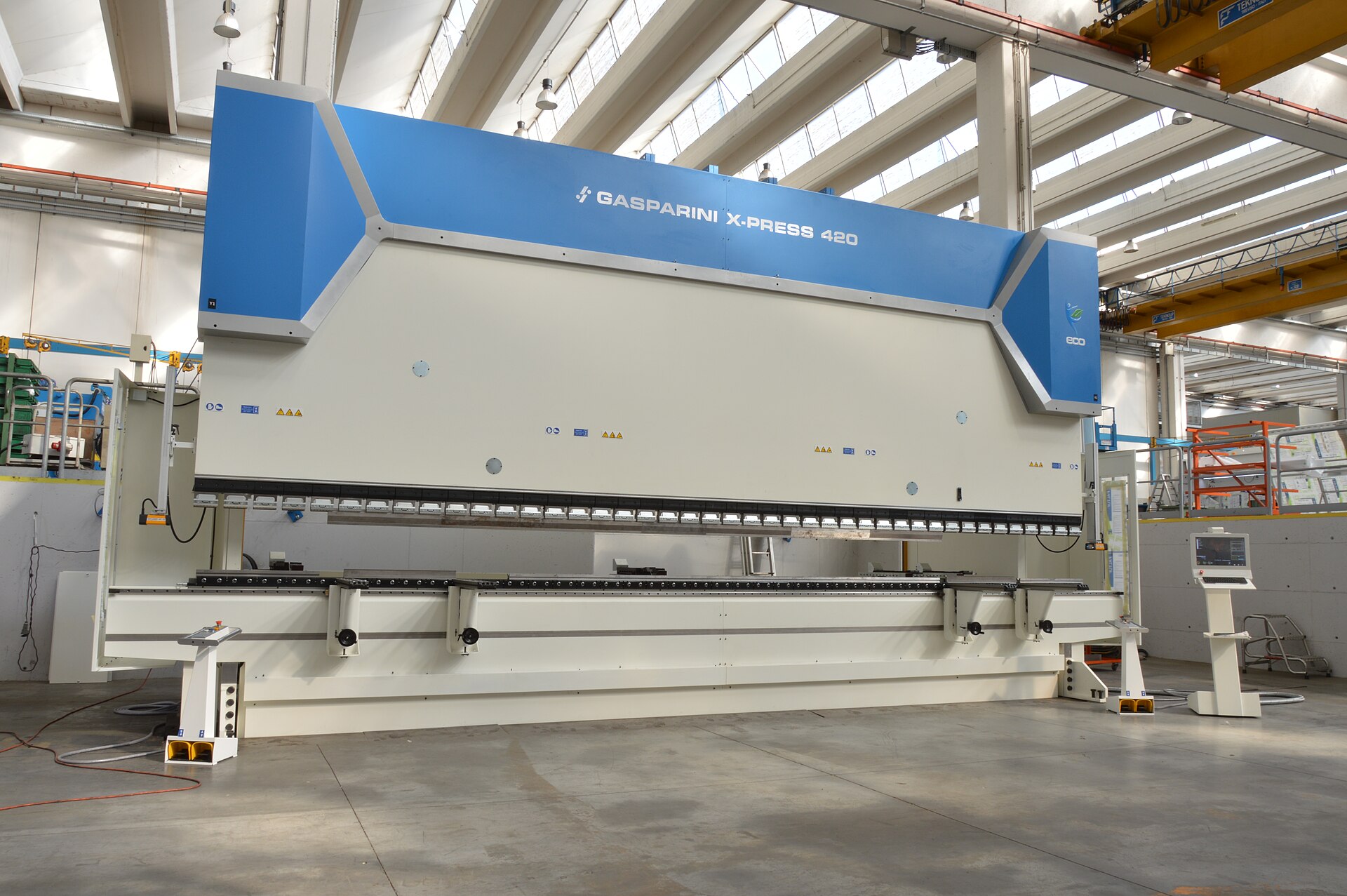

5. Former les pièces à la presse plieuse
Le pliage transforme certaines tôles planes en supports, caissons, renforts ou pièces de liaison. L’angle, le rayon intérieur et la position de chaque pli doivent respecter le dessin afin que les éléments s’assemblent correctement.
Le travail consiste à choisir le poinçon et la matrice, régler les butées, tenir compte de l’épaisseur et anticiper le retour élastique du métal. Les angles et les cotes sont vérifiés au fur et à mesure, avant de poursuivre la série.
6. Ajuster et positionner les assemblages
Avant le soudage, les pièces sont ébavurées, nettoyées, repérées puis placées dans le bon ordre. L’ajustage est déterminant : un mauvais calage peut provoquer un décalage ou une torsion difficile à corriger après l’assemblage.
Une table plane, des serre-joints, des butées, des équerres et des gabarits permettent de maintenir les éléments. Les diagonales, niveaux et points de référence sont contrôlés avant les premiers pointages.

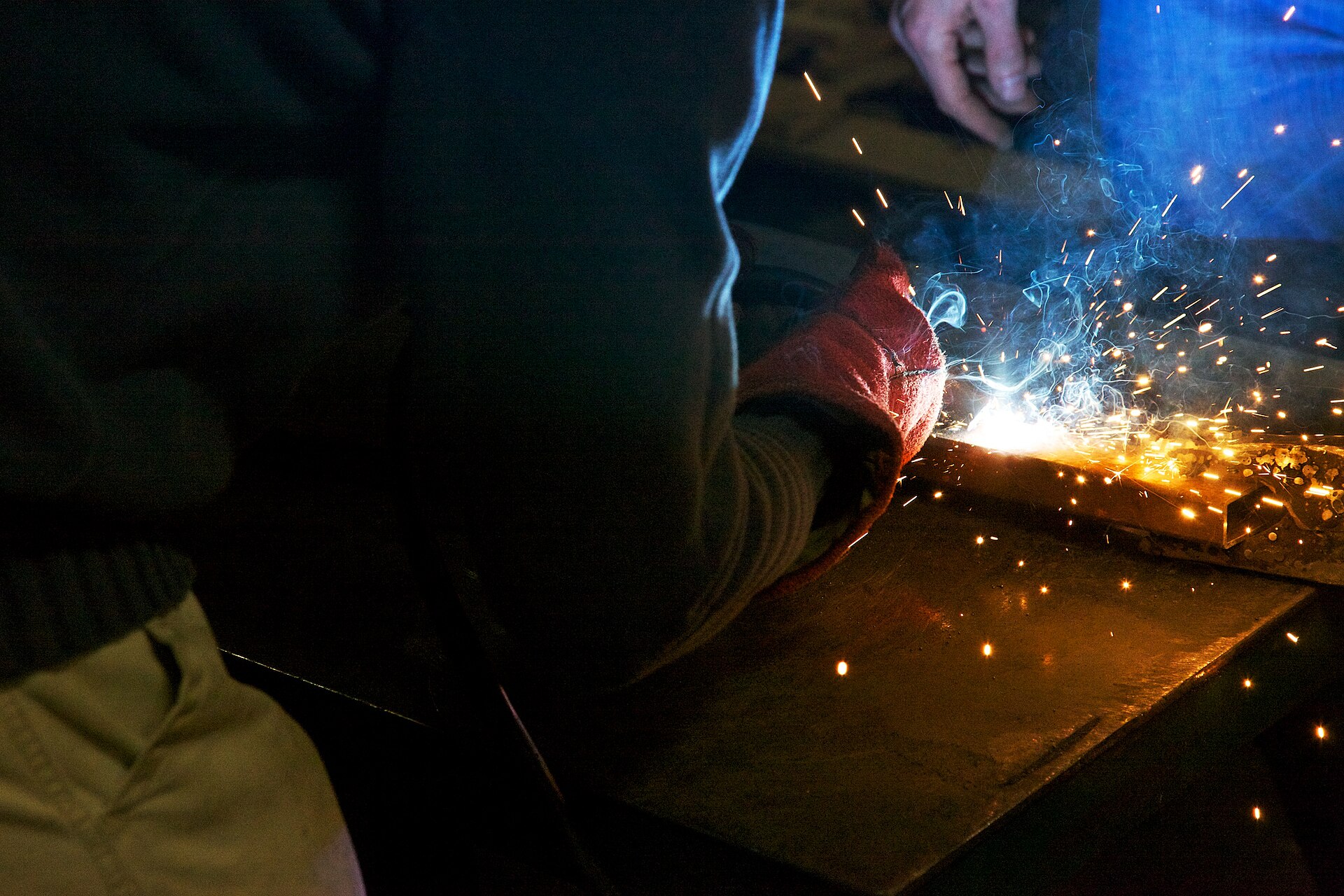

7. Assembler par soudage MIG/MAG
Le procédé MIG/MAG permet d’assembler durablement les éléments en acier. Le fil-électrode avance dans la torche tandis qu’un gaz protège le bain de fusion. Les réglages varient selon l’épaisseur, le type d’assemblage et la position de soudage.
Le soudeur prépare les bords, règle l’intensité et la vitesse de fil, maîtrise la pénétration et alterne les cordons pour limiter les déformations. La régularité du résultat dépend à la fois du réglage du poste, de la préparation des pièces et de l’ordre des opérations.
8. Ébavurer, meuler et préparer les surfaces
Après l’assemblage, les arêtes vives, projections et irrégularités sont supprimées. Les zones visibles sont travaillées sans affaiblir les parties utiles. Les surfaces sont ensuite nettoyées et préparées pour recevoir la finition prévue.
Cette étape associe meulage, ponçage, ébavurage et contrôle visuel. Elle nécessite des abrasifs adaptés, une aspiration efficace et les protections individuelles correspondant aux poussières, au bruit et aux projections.
9. Contrôler les dimensions et les assemblages
Les dimensions principales, angles, diagonales, entraxes de perçage et alignements sont comparés aux plans. Un montage à blanc ou l’emploi de gabarits peut aider à détecter une anomalie avant la finition.
Ces vérifications utilisent notamment des mètres, règles, niveaux, équerres, pieds à coulisse, rapporteurs et jauges. L’objectif est de contrôler le modèle tel qu’il a été conçu, car ses caractéristiques ne seront pas redéfinies au moment de sa vente.
10. Appliquer la finition et identifier la référence
Après la préparation des surfaces, l’acier reçoit la finition prévue pour la référence concernée. Les zones fonctionnelles sont protégées et les différents éléments sont repérés pour faciliter leur conditionnement, leur transport et leur assemblage.
Lorsqu’un modèle rejoint le stock, ses informations utiles doivent être conservées avec précision : dimensions, composition, état de finition, accessoires inclus et conditions de fixation. La fiche publiée sur Escalier Dépôt permet ensuite de comparer ces données avec la configuration du lieu d’installation.
Les compétences mobilisées
- Dessin technique et CAO : définir la géométrie et produire des fichiers de fabrication exploitables.
- Connaissance de l’acier : identifier les formats, sections et épaisseurs prévus.
- Découpe numérique : préparer l’imbrication, régler la machine et contrôler les pièces obtenues.
- Pliage : choisir les outils, anticiper le retour élastique et respecter les angles.
- Ajustage et montage : repérer, caler et maintenir les éléments dans le bon ordre.
- Soudage MIG/MAG : régler le poste, réaliser les cordons et limiter les déformations.
- Finition métallique : ébavurer, meuler et préparer les surfaces.
- Contrôle dimensionnel : comparer les pièces et l’ensemble aux plans.
- Organisation et sécurité : manutentionner les éléments, maintenir le poste de travail et utiliser les protections adaptées.
Selon l’organisation de l’atelier, une même personne peut intervenir sur plusieurs opérations. La continuité entre les étapes reste essentielle : une découpe précise ne corrige pas un plan incohérent, et une soudure régulière ne compense pas un mauvais positionnement.
Le matériel utilisé au cours de la fabrication
| Famille | Matériel principal | Rôle |
|---|---|---|
| Étude | Ordinateur, logiciel de CAO, outils de calcul et de mise en plan | Définir le modèle et préparer les fichiers |
| Débit | Découpe laser à commande numérique et manutention de tôles | Produire les contours, trous et encoches |
| Mise en forme | Presse plieuse, poinçons, matrices et butées | Former les angles et rigidifier les pièces |
| Préparation | Outils de débit complémentaires, perceuse et ébavureuse | Ajuster les profils et préparer les assemblages |
| Montage | Table plane, serre-joints, équerres, butées et gabarits | Positionner les éléments avec précision |
| Soudage | Poste MIG/MAG, torche, fil, gaz, masse et aspiration | Assembler durablement les pièces en acier |
| Finition | Meuleuses, ponceuses, abrasifs et outils manuels | Ébavurer et préparer les surfaces |
| Contrôle | Règles, niveaux, pied à coulisse, rapporteur, jauges et gabarits | Vérifier les dimensions, angles et alignements |
| Sécurité | Masque de soudage, lunettes, gants, chaussures et protections respiratoire et auditive | Réduire l’exposition aux projections, fumées et bruit |
Ce que cela signifie pour un escalier disponible en stock
- Le modèle est déjà fabriqué : sa géométrie et ses dimensions sont définies.
- Chaque référence est différente : il faut consulter sa fiche et vérifier qu’elle correspond au bâtiment.
- Les éléments fournis sont indiqués : la description précise la composition, la finition et les accessoires inclus.
- La fixation dépend du support réel : elle doit être choisie en fonction des murs, planchers et conditions d’installation.
- La disponibilité peut évoluer : seules les références indiquées sur la page de stock sont proposées à la vente.
Escalier Dépôt ne propose pas de modification libre des dimensions, du nombre de marches ou de la géométrie d’un modèle déjà fabriqué. Le contrôle préalable de l’encombrement et des conditions de pose est donc indispensable.
